Baremetal Local Multi Master Multi ETCD
Esse projeto é uma atualização do projeto multi master para aumentar a complexidade e alta disponibilidade do nosso kubernetes local colocando o ETCD como um serviço externo ao cluster.
Os requisitos necessários:
sudo apt-get install vagrant
sudo apt-get install virtualbox
Em versões mais recentes do virtual box, precisei mexer na configuração para liberar o range de ips.
sudo mkdir /etc/vbox
sudo echo "* 10.0.0.0/8 192.168.0.0/16" >> /etc/vbox/networks.conf
sudo echo "* 2001::/64" >> /etc/vbox/networks.conf
A topologia proposta aqui segue a seguinte projeto do Kubernetes.
https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/ha-topology/
Configura sobre o etcd em https://etcd.io>

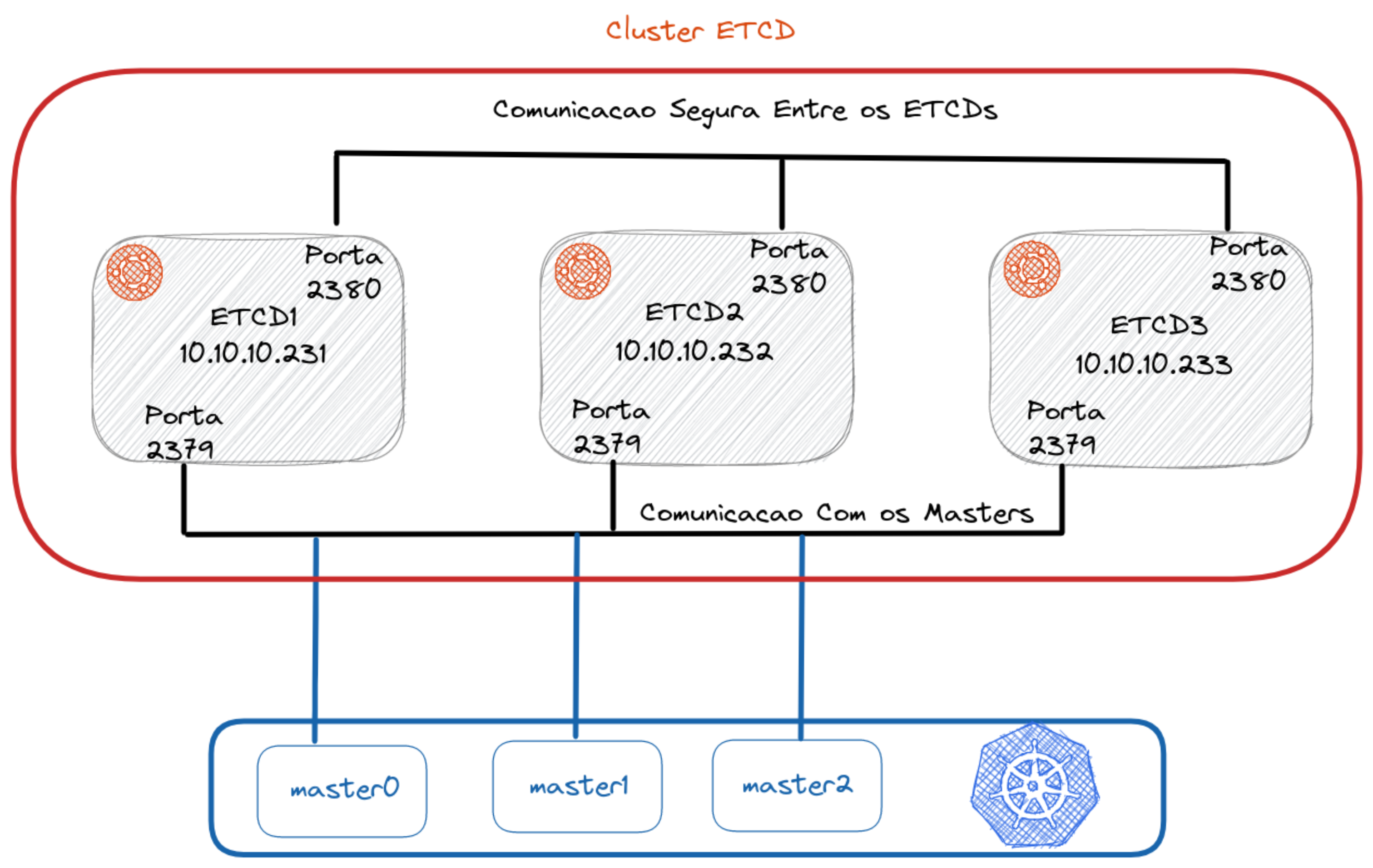

Observe que o cluster ETCD não possuí ligação com o load balancer e a comunicação com os masters é direta. Somente os masters se comunicão com o etcd através do apiserver.
https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/ha-topology/
Para a comunicação entre os nodes do cluster, a porta utilizada é a 2380. Para a comunicação dos nodes com os masters a porta é a 2379.
Para essa instalação vamos configurar 3 nodes masters, 2 nodes workers e 2 load balancer e 3 vms para formar o nosso cluster ETCD.
O foco da explicacão aqui será sob o cluster ETCD. Para entendimento da parte multi master configra o projeto MultiMaster.
Gerar certificado TLS
É necessário gerar um certificado tls para que os masters se comuniquem com o cluster etcd de forma criptografada. É possível rodar sem o certificado? sim, mas vamos fazer a coisa da forma certa para aprender.
Primeiro passo é criar os certificados localmente para que esses arquivos estejam disponíveis durante a criação do nosso ambiente completo.
wget -q --show-progress \
https://storage.googleapis.com/kubernetes-the-hard-way/cfssl/1.4.1/linux/cfssl \
https://storage.googleapis.com/kubernetes-the-hard-way/cfssl/1.4.1/linux/cfssljson
chmod +x cfssl cfssljson
sudo mv cfssl cfssljson /usr/local/bin/
Agora que ja temos os binários vamos criar a nossa Autoridade Certificadora (CA).
A pasta certs contém o certificado que eu já criei antes, mas para gerar um novo apague a pasta certs e crie uma nova no lugar.
rm -rf certs
mkdir certs
cd certs
O comando abaixo cria a CA baseado no json específicado
cat > ca-config.json <<EOF
{
"signing": {
"default": {
"expiry": "8760h"
},
"profiles": {
"etcd": {
"expiry": "8760h",
"usages": ["signing","key encipherment","server auth","client auth"]
}
}
}
}
EOF
cat > ca-csr.json <<EOF
{
"CN": "etcd cluster",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "BR",
"L": "Vila Velha",
"O": "Kubernetes",
"OU": "ETCD-CA",
"ST": "Espirito Santo"
}
]
}
EOF
cfssl gencert -initca ca-csr.json | cfssljson -bare ca
Agora vamos crirar um certificado tls. Esse certificado esta sendo criado para os ips das máquinas etcds que estão declaradas no vagrantfile, se vc alterar alguma coisa lá precisará alterar aqui também.
ETCD1_IP="10.10.10.231"
ETCD2_IP="10.10.10.232"
ETCD3_IP="10.10.10.233"
cat > etcd-csr.json <<EOF
{
"CN": "etcd",
"hosts": [
"localhost",
"127.0.0.1",
"${ETCD1_IP}",
"${ETCD2_IP}",
"${ETCD3_IP}"
],
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "BR",
"L": "Vila Velha",
"O": "Kubernetes",
"OU": "ETCD-CA",
"ST": "Brazil"
}
]
}
EOF
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=etcd etcd-csr.json | cfssljson -bare etcd
Agora já temos todos os certificados. Esses certificado serão copiados através de scrips para dentro das instancias dos masters e etcds
O arquivo Vagrantfile contem a configuração das máquinas e as chamadas dos scripts necessários para a instalação.
Explicando o Vagrantfile
Primeiro passo é criar o cluster etcd para quando fizer o init do cluster já apontar para ele. Segundo passo é levantar o loadbalancer pois ele é a liga entre o master e os worker será necessário durante o init. Terceiro passo é criar os masters sendo que o master1 fará o init do cluster e os demais farão um join. Quarto passo é criar os workers e fazer o join para dentro do cluster
Voce pode executar esses passos devagar para ir acompanhando cada um deles se quiser, mas caso queira levantar tudo só executar o vagrant up sem passagem de argumentos.
vagrant up etcd1 etcd2 etcd3
vagrant up loadbalancer1 loadbalncer2
vagrant up master1 mnaster2 master3
vagrant up worker1 worker2
Acessando o etcd cluster da sua máquina local para testes
Se vc quiser subir somente o cluster etcd pode executar
vagrant up etcd1 etcd2 etcd3
instale na sua máquina o etcdctl escolhendo a versão que deseja em https://github.com/etcd-io/etcd/releases
# Altere a versão aqui caso necessario
ETCD_VER=v3.5.4
mkdir -p /tmp/etcd
echo "Fazendo o download e extraindo para a pasta /tmp/etcd e removendo o zip"
curl -L "https://github.com/etcd-io/etcd/releases/download/${ETCD_VER}/etcd-${ETCD_VER}-linux-amd64.tar.gz" -o /tmp/etcd-${ETCD_VER}-linux-amd64.tar.gz
tar xzvf /tmp/etcd-${ETCD_VER}-linux-amd64.tar.gz -C /tmp/etcd --strip-components=1
rm -f /tmp/etcd-${ETCD_VER}-linux-amd64.tar.gz
echo "Movendo os binários para /usr/local/bin e dando permissão para os usuários"
sudo mv /tmp/etcd/etcdctl /usr/local/bin
sudo chmod 755 /usr/local/bin/etcdctl
echo "Limpando"
rm -rf /tmp/etcd
Entre na pasta certs e copie os certificados para a sua máquina local em /etcd/etcd/pki com as permissões necessárias.
sudo mkdir -p /etc/etcd/pki
sudo cp *.pem /etc/etcd/pki/
sudo chmod 755 /etc/etcd/pki/*
Agora é só carregar as variaveis de ambiente para o etcdctl saber para onde apontar e quais certificados usa.
export ETCDCTL_API=3
export ETCDCTL_ENDPOINTS=https://10.10.10.231:2379,https://10.10.10.232:2379,https://10.10.10.233:2379
export ETCDCTL_CACERT=/etc/etcd/pki/ca.pem
export ETCDCTL_CERT=/etc/etcd/pki/etcd.pem
export ETCDCTL_KEY=/etc/etcd/pki/etcd-key.pem
Execute alguns comandos para teste:
etcdctl member list
etcdctl endpoint status
etcdctl endpoint health
etcdctl put mykey david
etcdctl get mykey
etcdctl del mykey
etcdctl get mykey
Recomendações
Acredito que o ideal é entender passo a passo do que foi feito lendo os scripts de bootsrap de cada um dos nodes.
